Porte embout magnétique de poche 6 pans creux hexagonal

Un petit porte embout, format Hexagonal 6,35 mm, de poche à toujours avoir sur soit ou dans la boite à outils de votre imprimante 3D.

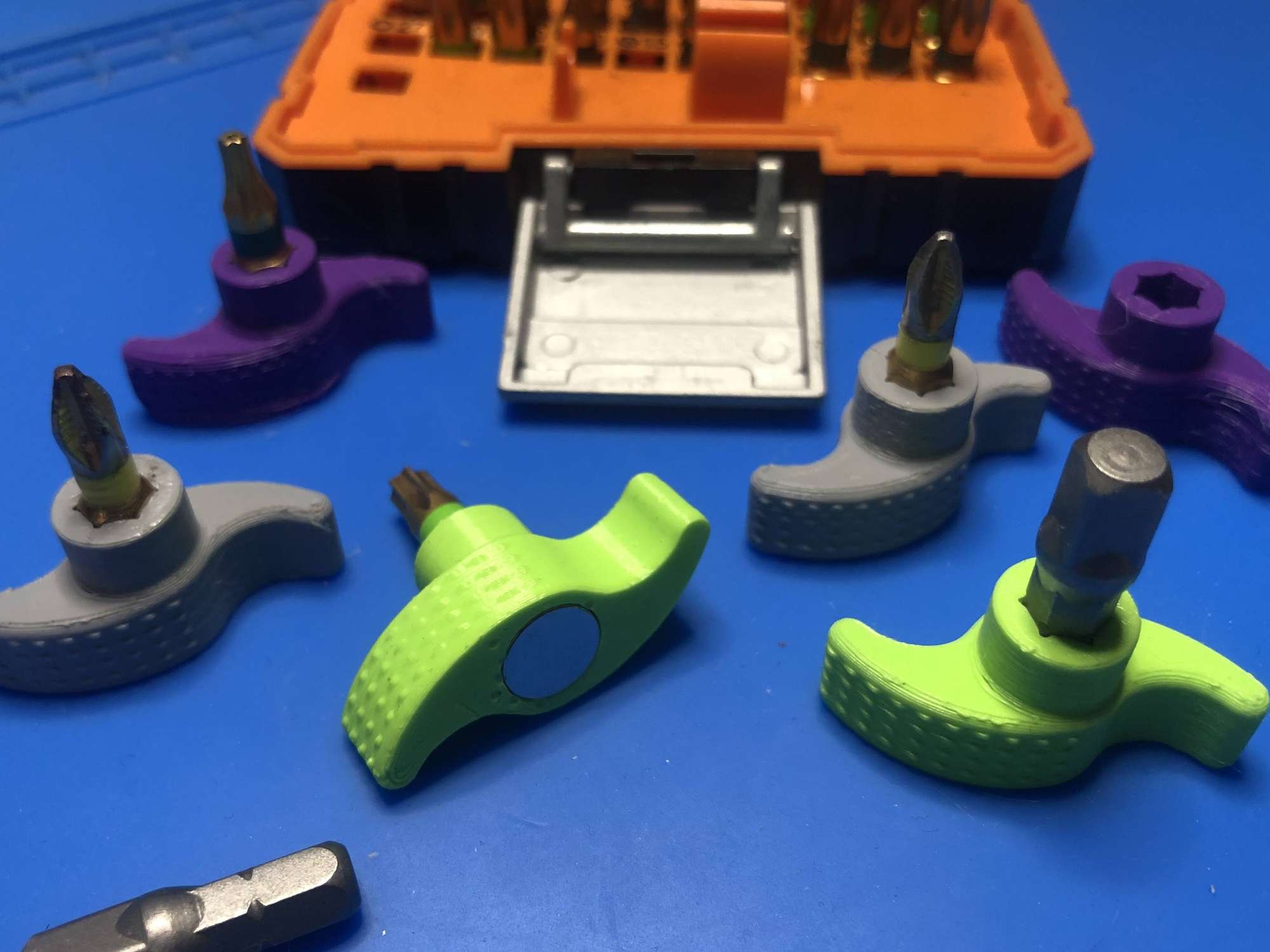

Fusiology-Bit-Driver-HEX-6.35-mm_paysage_01

Ce porte embout de poche peut être utilisé directement avec des têtes mâles au format HEXAGONAL ¼" (6,35 mm) ou avec des adaptateurs, par exemple : HEXAGONAL ¼ (6.35 mm) vers CARRE ¼" (6.35 mm), etc.

Ce modèle a été conçu pour que l'embout reste fermement en place, sans jeu, mais puisse être retiré sans outil (pince). Faites attention à la contraction du matériaux d'impression. Vous devrez peut être jouer sur les largeurs et hauteurs de l'objet si vous imprimez dans un matériaux autre que le PLA/PLA+/PLA-HD.. par exemple l'ABS.

Il y a aussi un trou sur le de 10 mm de diamètre dur 3 mm de profondeur en haut du porte embout. Ce dernière permet d’accueillir, optionnellement, un aimant circulaire de 10 mm de diamètre et d'épaisseur 1, 2 ou 3 mm.

Si vous projetez d'utiliser cet outil en contact avec des pièces chaudes, par exemple, la buse d'impression de votre imprimante 3D, vous préférerez sans doute l'imprimer dans un matériau moins sensible à la chaleur que le PLA. Vous pourriez essayer l'ASA ou le PETG.

Comment l'imprimer ?

Pour imprimer les différents modèles qui illustrent ce document j'ai utilisé du PLA+ de chez Creality et eSun.

L'objet possédant un chanfrein à sa base, vous devriez désactiver complètement le refroidissement des 8 premières couches afin d'éviter un effet de décollement (warping).

J'ai imprimé le modèle à 60 mm/s sur une imprimante 3D Kossel (deltabot) avec une buse de 0.4 mm et une hauteur de couche de 0.2 mm. J'ai utilisé un remplissage rectiligne avec une densité de 25 %. Le tout imprimé sans support et sans post-traitement manuel.

Montage

Si vous imprimez la version magnétique, vous pouvez ajouter un aimant rond d'un diamètre de 10 mm au haut de l'outil, dans l'emplacement prévu. L'aimant doit faire entre 1 et 3 mm d'épaisseur.

L'aimant rentre en forçant en utilisant une pince Il n'y a pas besoin d'ajouter de la colle.

Et voilà : profitez bien. :)

Où acheter les fournitures ?

Téléchargement

Ce travail est sous licence : Creative Commons International License 4.0 Attribution - Pas d’utilisation commerciale - Partage dans les mêmes conditions

Ce modèle peut être téléchargé et utilisé librement pour un usage personnel à but non-commercial.

Vous pouvez le télécharger depuis mes profils :
